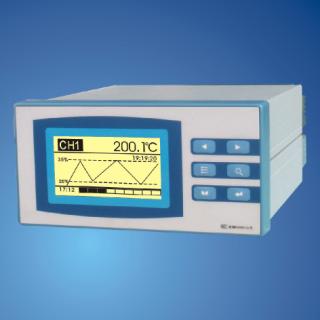

迷你型調節記錄儀的詳細介紹

ZY-8103迷你型調節記錄儀具有3路萬能模擬量輸入、1路頻率量輸入、1路模擬量輸出、4路繼電器輸出、支持2路時間比列輸出和1路配電輸出，可實現信號采集、顯示、處理、記錄、報警、配電和PID調節、自整定等功能；采用RS-232/RS-485通訊接口，可實現遠程監控。
    ZY-8103迷你型調節記錄儀專用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制。可應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

技術資料

主要參數：
◆ 通道數：3路萬能信號輸入，1路頻率量信號輸入，占用模擬量輸入通道。
◆ 串模抑制比：60dB（1,000:1）， 共模抑制比：120dB（1,000,000:1），源內阻100Ω。
◆ 記錄間隔: (1-240)秒共9種記錄間隔可選。采樣周期: 1s，即1s內對各通道均采樣1次。
◆ 隔離：全隔離型，輸入通道和輸入通道之間隔離電壓大于250VAC，輸入通道和地之間隔離電壓大于500VAC。
◆ 供電：寬范圍的交流電源供電。電壓：220VAC±10%；頻率：50 Hz±5%；*大功耗：10VA。
◆ 配電規格：30mA，24 VDC。
◆ 報警輸出：*多4通道，繼電器常開觸點，觸點容量3A/250VAC（阻性負載）。
◆ 實時時鐘:采用硬件實時時鐘，掉電后由鋰電池供電，*大時鐘誤差±1min/月。
◆ 掉電保護:所有數據保存在RAM存儲器中，有后備電池，確保所有歷史數據及組態參數不會因掉電而丟失。
◆ 通訊接口: RS-485通訊接口與主機隔離，隔離電壓大于500VAC。提供RS-485和RS-232C兩種通訊接口供用戶選擇。
◆ 通訊協議: 采用R-Bus通訊協議，通訊波特率有4種可選，即1200 bps、9600 bps、19200 bps或57600bps。 ◆ 校驗方式有無校驗、奇校驗、偶校驗、常0、常1五種。
◆ 存儲器容量: 內部使用3MBit的RAM記錄數據，每個通道1MBit。
◆ 顯示： 采用128×64點陣圖形液晶顯示 ，LED背光。
◆ 外型尺寸：160mm×80mm×150mm。開孔尺寸： 152mm×76mm。

◆ PID控制：2回路（可組成串級回路） ◆ PID自整定  ◆手/自動無擾動切換◆ 萬能輸入信號  ◆全中文操作界面    ◆ 數據快速追憶 ◆
